Popis
Vzduchotechnické jednotka privádza a zároveň čistí (filtruje) čerstvý vzduch do miestností/objektov a odvádza znečistený vzduch z miestnosti/objektov. Účinnou rekuperáciou sa privádzaný vzduch ohrieva a v prípade požiadavky dohrieva alebo ochladzuje prídavným ohrievačom (vodným/elektrickým) alebo chladičom (vodným/priamym). Jednotka je vybavená automatickým obtokom, čo eliminuje potrebu rekuperácie vzduchu v letnom období. Vysokoúčinné EC motory znižujú spotrebu elektrickej energie 1,5 až 3 krát pri zachovaní vysokej účinnosti a nízkej hlučnosti jednotky.
– AIR VUT SKY 1.500 pre vzduchový výkon až do 2.200 m3/h
– AIR VUT SKY 2.500 pre vzduchový výkon až do 3.000 m3/h
– AIR VUT SKY 3.500 pre vzduchový výkon až do 4.000 m3/h

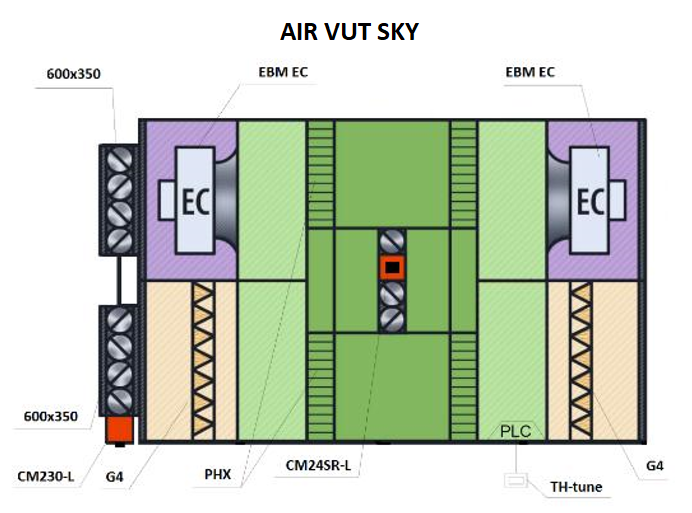

– AIR VUT SKY P EC – podstropná vzduchotechnická jednotka bez ohrievača s EC motormi

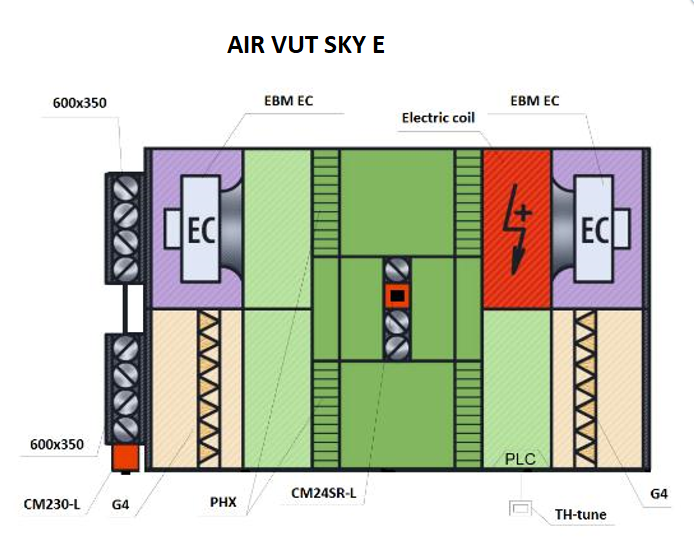

– AIR VUT SKY PE EC – podstropná vzduchotechnická jednotka s elektrickým ohrievačom a s EC motormi

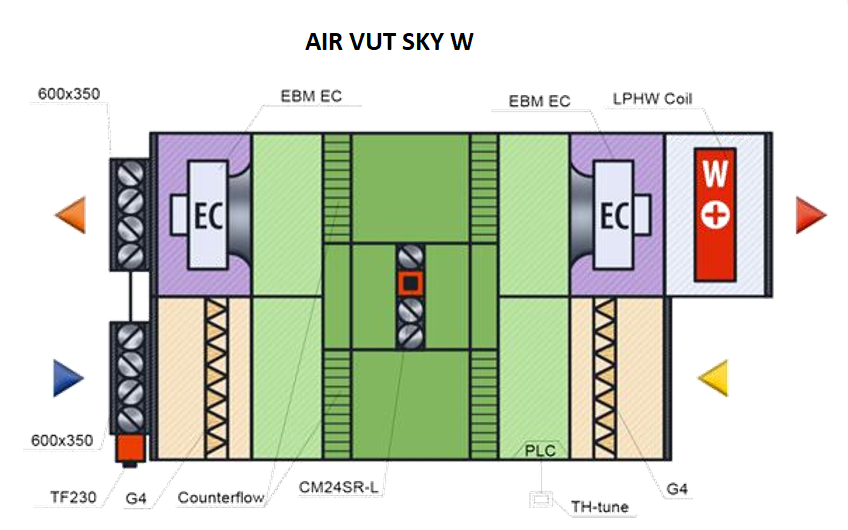

– AIR VUT SKY PW EC – podstropná vzduchotechnická jednotka s vodným ohrievačom a s EC motormi
Opláštenie :
Pozinkovaný plech a vnútorná tepelná a hluková izolácia z minerálnej vlny hrúbky 40 mm.
Filtre :
Vzduchotechnická jednotka je vybavená triedou filtrácie G4 na prívode a G4 na odvode (možnosť voľby podľa požiadavky).
Rekuperátor :
Vzduchotechniká jenotka je vybavená vysokoúčinným protiprúdým rekuperátorom s automatickým obtokom (bypass), čo eliminuje potrebu rekuperácie vzduchu v letnom období. Pred rekuperátorom je umiestnená vanička pre odvod kondenzátu. Jednotka je taktiež vybavená protimrazovou ochranou, ktorá chráni rekuperátor pred zamrznotím v zimnom období.
Ohrievač :
Séria AIR VUT SKY PE EC má inštalovaný elektrický ohrievač a VUT SKY PW EC inštalovaný vodný ohrievač, ktorý je možné v prípade veľmi nízkych vonkajších teplôt v zimnom období zapnúť, aby sa privádzaný vzduch do miestnosti/objektu ohrial na požadovanú hodnotu naprogramovanú užívateľom. Pre vodný ohrievač sa odporúča ako vyhrievacie médium roztok % glykolu.
Ovládania a automatika :
Vzduchotechnická jednotka je vybavená vlastným ovládaním a ovládacím panelom, ktorým je jednotku možné naprogramovať podľa požiadavky užívateľa. Systém ovládania jednotky má taktiež vlastný systém protimrazovej ochrany, ktorý otvára obtok rekuperátora a spúšťa ohrievač v prípade rizika zamrznutia rekuperátora. Vďaka tomu čerstvý studený vzduch neprechádza rekuperátorom (ten je ohrievaný ohrievačom) a použitý teplý vzduch odmrazuje rekuperátor. Po zvýšení teploty rekuperátora sa obtok automaticky uzatvorí, ohrievač sa vypne a systém ovládania navráti chod jednotky do normálnej prevádzky.
Funkcie ovládania (Ovládací panel A11) :
– farebný dotykový displej
– zapnutie a vypnutie jednotky
– nastavenie teploty privádzaného vzduchu
– nastavenie týchlosti ventilátorov
– pripojenie a aktivácia chodu vzduchových klapiek
– nastavenie denného a týždenného cyklu chodu jednotky
– ochrana pred prehrietím jednotky
– ochrana pred prehriatím ohrievača jednotky počas nečinnosti jednotky
– protimrazová ochrana rekuperátora
– ovládanie obtokovej klapky rekuperátora
– automatická ochrana proti krátkodobej strate napätia
– kontrola stupňa znečistenia filtrov (nastavenie obdobia výmeny v kalendári)
– možnosť pripojenia a ovládania chladiča
– možnosť pripojenia modulu WiFi umožňujúceho prevádzku pomocou mobilnej aplikácie
Ovládací panel je vybavený senzorom izbovej teploty, preto by mal byť nainštalovaný v miestnosti, v ktorej sa udržiava teplota (a ďalej od zdroja tepla ako radiátory, okná, dvere a pod.)
Inštalácia jednotky :
Vzduchotechnická jednotka je určená pre zavesenie pomocou konzol vybavených antivibračnými podložkami. Všetky jednotky majú pripájacie rozmery 600 x 350 mm. Pri inštalácii musí byť zabezpečený voľný odvod (vypustenie) kondenzátu a taktiež priestor pre servis zariadenia.
