Popis

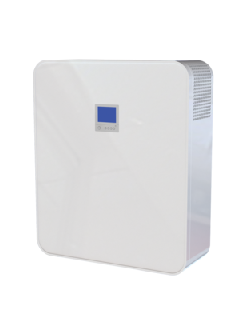

Vzduchotechnická jednotka s plastovým doskovým rekuperátorom s účinnosťou rekuperácie tepla je až do 80% a s integrovaným elektrickým ohrievačom.
Použitie:
Vzduchotechnická jednotka MICRO AIR 100 môže byť nainštalovaná v akejkoľvek miestnosti, kde je potreba ventilácie: v apartmánových izbách, miestnostiach, kanceláriách, obchodoch, rôznych technických miestnostiach.. Jedna vzduchotechnická jednotka MICRO AIR 100 zaručuje účinné vetranie miestnosti pri aktívnej rekuperácii tepla v zime a ochladeniu vzduchu v lete. Jednotka je navrhnutá pre nepretržitú prevádzku. Je mimoriadne vhodná pre inštaláciu do rekonštruovaných objektov, kde nieje možná inštalácia potrubných rozvodov, ako aj do nových objektov ako vysokoefektívne, ekologické a dizajnové riešenie vetrania.
Rysy MICRO AIR 100:
– Vysokoúčinné ekologické vetranie jednotlivých miestností
– Vysokoúčinný doskový protiprúdový rekuperátor s účinnosťou do 80%
– Integrované vlastné ovládanie 3 výkonovými stupňami
– Tichý prevádzkový režim (30/35/38 dBA~3m)
– Zabudované filtre triedy G3, F8 (prívod) a G4 (odvod)
– Jednoduchá inštalácia
– Navrhnuté pre nepretržitú prevádzku
– Napájanie 1~230
Princíp fungovania:
Čerstvý vzduch zvonku prúdi cez vstupný filter do doskového rekuperátora a prívodným ventilátorom je vháňaný do miestnosti. Zároveň s tým je odpadný teplý vzduch nasávaný z miestnosti cez výstupný filter do doskového rekuperátora a odvodným ventilátorom odvedený von z miestnosti. Jednotka je vybavená energeticky úsporným sekundárnym elektrickým ohrievačom vzduchu so zabezpečením voči prehriatiu a vysokoúčinným krížovým doskovým plastovým rekuperátorom. Vzduchotechnická jednotka je nástenného prevedenia – určená pre inštaláciu na vnútornú stenu miestnosti, kde teplota okolitého vzduchu je +1 °C až +40 °C a vlhkosť vzduchu do 80%. Stupeň ochrany jednotlivých dielov jednotky pred vlhkosťou a vniknutím vody je pre motory IP 44 a kompletnej zostavenej ventilačnej sústavy je IP 22.
Opláštenie:
Opláštenie vzduchotechnickej jednotky je z kovu zo špeciálnou polymérovou povrchovou úpravou, vnútri opláštenia je vrstva tepelnej a akustickej izolácie penou gumou hrúbky 10 mm. Ľahko odnímateľný čelný panel umožňuje ľahkú výmenu filtrov a prípadnú údržbu.
Filtre:
Jednotka má vstavané filtre triedy G3, F8 (prívod) a G4 (odvod).
Výmenník tepla – doskový protiprúdy rekuperátor:
Jednotka je vybavená pokročilou technológiou plastováho doskového protiprúdového výmenníka. Efektivita tohto rekuperátora je do 80%. Rekuperátor prenáša nielen teplo, ale aj vlhkosť vzduchu. Konštrukcia doskového rekuperátora zaručuje v zime efektívne ohrievanie a hydratáciu vzduchu a v lete ochladenie a vysušenie vzduchu.
Prevádzkové režimy:
Vzduchotechnická jednotka má integrovaný systém ovládania, ktorý má prednastavené 3 možné prevádzkové režimy:
1. Režim ventilácie prívod-odvod vzduchu s minimálnym vzduchovým výkonom (34 m3/h) a tichým
prevádzkovým režimom (30 dB A~3m)
2. Režim ventilácie prívod-odvod vzduchu s minimálnym vzduchovým výkonom (72 m3/h) a tichým
prevádzkovým režimom (35 dB A~3m)
3. Režim ventilácie prívod-odvod vzduchu s minimálnym vzduchovým výkonom (100 m3/h) a tichým
prevádzkovým režimom (38 dB A~3m)
Inštalácia:
Vzduchotechnická jednotka je nástenného prevedenia – určená pre inštaláciu na vnútornú stenu miestnosti. Hrúbka steny nesmie byť menšia ako 100 mm. Pre správnu inštaláciu jednotky slúži montážna sada pozostávajúca z kruhového teleskopického kanála priemeru 100 mm a nástenný vonkajší kovový prívod vzduchu – je k dispozícii pre dodatočné objednanie spolu so vzduchotechnickou jednotkou. Elektrické pripojenie a inštalácia musí byť vykonaná v súlade s pokynmy a podľa schémy zapojenia.
Príklad systému ventiácie vzduchu vzuchotechnickou jednotkou MICRO AIR 100:
V každej miestnosti vyžadujúcej systém ventilácie prívod-odvod vzduchu inštalujeme vzduchotechnickú jednotku MICRO AIR 100. Jedna takáto vzduchotechnická jednotka zaručuje účinné vetranie celej miestnosti.
