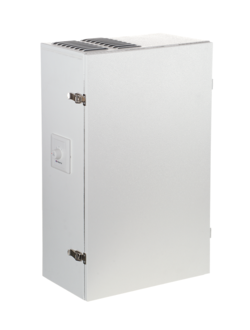

Vzduchotechnická jednotka MICRO AIR 80

Popis

Vzduchotechnická jednotka s plastovým doskovým rekuperátorom pre rôzne využitie – keď je potrebná ventilácia rôznych miestností/objektov. Účinnosť rekuperácie tepla je až 77%.

Použitie:
Vzduchotechnická jednotka MICRO AIR 80 môže byť nainštalovaná v akejkoľvek miestnosti, kde je potreba ventilácie: v apartmánových izbách, miestnostiach, kanceláriách, obchodoch, rôznych technických miestnostiach.. Jedna vzduchotechnická jednotka MICRO AIR 80 zaručuje účinné vetranie miestnosti s rozlohou do 32 m2 pri aktívnej rekuperácii tepla v zime a ochladeniu vzduchu v lete. Jednotka je navrhnutá pre nepretržitú prevádzku. Je mimoriadne vhodná pre inštaláciu do rekonštruovaných objektov, kde nieje možná inštalácia potrubných rozvodov, ako aj do nových objektov ako vysokoefektívne, ekologické a dizajnové riešenie vetrania.

Rysy MICRO AIR 80:
– Vysokoúčinné ekologické vetranie jednotlivých miestností
– Vysokoúčinný doskový protiprúdový rekuperátor s účinnosťou od 68% do 77%
– Radiálne ventilátory s dopredu zahnutými lopatkami
– Asynchrónne motory vybavené valivými ložiskami
– Integrované vlastné ovládanie 3 výkonovými stupňami
– Tichý prevádzkový režim (24/32/41 dBA~3m)
– Zabudované filtry triedy G4
– Jednoduchá inštalácia
– Navrhnuté pre nepretržitú prevádzku
– Napájanie 1~230

Princíp fungovania:
Čerstvý vzduch zvonku prúdi cez vstupný filter do doskového rekuperátora a prívodným ventilátorom je vháňaný do miestnosti. Zároveň s tým je odpadný teplý vzduch nasávaný z miestnosti cez výstupný filter do doskového rekuperátora a odvodným ventilátorom odvedený von z miestnosti.

Opláštenie:
Opláštenie vzduchotechnickej jednotky je z kovu zo špeciálnou polymérovou povrchovou úpravou, vnútri opláštenia je vrstva tepelnej a akustickej izolácie polyetylénovou penou hrúbky 15 mm. Ľahko odnímateľný čelný panel umožňuje ľahkú výmenu filtrov a prípadnú údržbu.

Filtre:
Jednotka má vstavané filtre triedy G4 (vstupný aj výstupný).

Ventilátory:
Prívod čerstvého vzduchu do miestnosti a odvod odpadného vzduchu z miestnosti zabezpečujú účinné radiálne ventilátory s dopredu zahnutými lopatkami s asynchrónnymi motormi vybavenými valivými ložiskami.

Výmenník tepla – doskový protiprúdy rekuperátor:
Jednotka je vybavená pokročilou technológiou plastováho doskového protiprúdového výmenníka. Efektivita tohto rekuperátora je do 77%. Rekuperátor prenáša nielen teplo, ale aj vlhkosť vzduchu. Konštrukcia doskového rekuperátora zaručuje v zime efektívne ohrievanie a hydratáciu vzduchu a v lete ochladenie a vysušenie vzduchu.

Zabezpečenie:
Vstavaná protimrazová ochrana zabezpečuje účinnú ochranu jednotky voči nízkym teplotám počas prevádzky v zimnej sezóne, jednotka je vybavená elektronickými termostatmi, ktoré odpoja napájanie prívodného ventilátora v prípade že teplota klesne pod nastavenú hodnotu. Keď je vonkajšia teplota opäť stúpne na nastavenú hodnotu ventilátor sa znovu automaticky zapne a jednotka pokračuje vo vopred nastavenom režime.

Prevádzkové režimy:
Vzduchotechnická jednotka má integrovaný systém ovládania, ktorý má prednastavené 3 možné prevádzkové režimy:
1. Režim ventilácie prívod-odvod vzduchu s minimálnym vzduchovým výkonom (40 m3/h) a tichým
prevádzkovým režimom (24 dB A~3m)
2. Režim ventilácie prívod-odvod vzduchu s minimálnym vzduchovým výkonom (60 m3/h) a tichým
prevádzkovým režimom (32 dB A~3m)
3. Režim ventilácie prívod-odvod vzduchu s minimálnym vzduchovým výkonom (80 m3/h) a tichým
prevádzkovým režimom (41 dB A~3m)

Inštalácia:

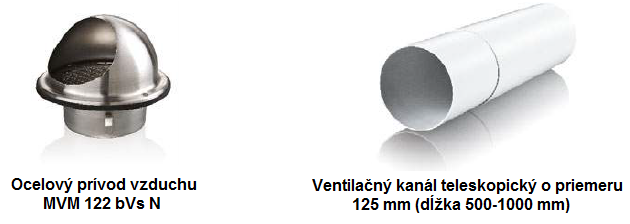

Vzduchotechnická jednotka je nástenného prevedenia – určená pre inštaláciu na vnútornú stenu miestnosti. Hrúbka steny nesmie byť menšia ako 100 mm. Pre správnu inštaláciu jednotky slúži montážna sada pozostávajúca z kruhového teleskopického kanála priemeru 125 mm a nástenný vonkajší kovový prívod vzduchu – je k dispozícii pre dodatočné objednanie spolu so vzduchotechnickou jednotkou. Elektrické pripojenie a inštalácia musí byť vykonaná v súlade s pokynmi a podľa schémy zapojenia.

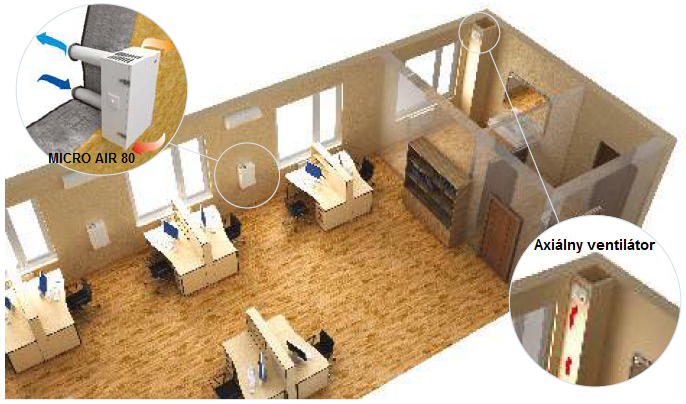

Príklad systému ventilácie vzduchu vzduchotechnickou jednotkou MICRO AIR 80:
V každej miestnosti vyžadujúcej systém ventilácie prívod-odvod vzduchu inštalujeme vzduchotechnickú jednotku MICRO AIR 80. Jedna takáto vzduchotechnická jednotka zaručuje účinné vetranie miestnosti s rozlohou do 32 m2.
